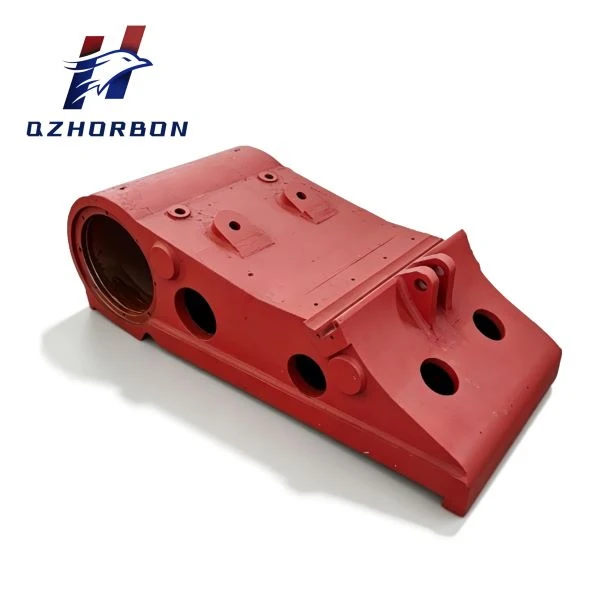

Quzhou Horbon Mining Parts Co., Ltd. je jedan od vodećih proizvođača i dobavljača zakretnih čeljusti u Kini. Uz bogato iskustvo, posvećeni smo pružanju visokokvalitetnih prilagođenih usluga i OEM usluga globalnim klijentima. Dobrodošli da ovdje iz naše tvornice kupite naprednu zamašnu čeljust proizvedenu u Kini. Kontaktirajte nas za ponudu.
Planirajte svoj sljedeći veći remont oko tijela zamašne vilice
Remonti čeljusne drobilice rade na predvidljivom ciklusu - čeljusti ploča, preklopne ploče, ležajevi. Tijelo zakretne čeljusti (Br. dijela. 3102130101) je komponenta koja prekida taj ciklus kada geometrija provrta ili sučelje sjedala preklopnog sjedišta odstupe od tolerancije u više kompleta košuljica. Ova stranica pokriva indikatore vremena remonta, protokol dolazne inspekcije i konfiguraciju kompleta za remont za PEV130 i kompatibilne platforme.
Horbon isporučuje dio br.. 3102130101 kao fabrički-direktni OEM-ekvivalent za PEV130, sa podrškom za ugradnju za Metso, Sandvik, Terex i Trio platforme.
Tražite specifikacije proizvoda i standarde materijala? →Telo zakretne čeljusti – stranica s detaljima o proizvodu
Crtež proizvoda
Vrijeme remonta: Kada uključiti tijelo zamašne vilice
Pregledajte tijelo zakretne čeljusti pri svakoj drugoj ili trećoj promjeni ploče čeljusti. Dodajte ga narudžbi za remont kada se potvrdi nešto od sljedećeg:
Habanje čeljusne ploče je asimetrično i ponavlja se
Ako se isti obrazac habanja reproducira preko uzastopnih skupova obloga - težih na jednoj strani, ili koncentrisanih u fiksnoj zoni -, uzrok je odstupanje geometrije provrta u tijelu zakretne čeljusti, a ne samoj ploči čeljusti. Zamjena košuljice bez adresiranja livenja će ponoviti uzorak na sljedećem setu.
Otkazivanje ležaja traje nakon promjene ležaja
Otkazivanje ležaja koje se vraća unutar jednog seta košuljice nakon potvrđene zamjene ležaja ukazuje da zid provrta više ne drži ležaj u ispravnom položaju. Odstupanje je u odljevku, a ne u ležaju. Druga promjena ležaja će dati isti rezultat.
Prebacivanje kontakta sjedala pokazuje deformaciju
Interfejs preklopnog sjedala prenosi potisak pri svakom udaru drobljenja. Deformacija u zoni kontakta uzrokuje nepravilno podešavanje pražnjenja i ubrzava habanje preklopne ploče. Ako preklopno sjedalo pokazuje neravne kontaktne oznake ili površinsku deformaciju nakon normalnih intervala obloge, tijelo zakretne čeljusti zahtijeva pregled dimenzija prije sljedećeg ciklusa remonta.
Treći ili četvrti set linija reproducira isti kvar
Ponovljeni kvar u tri ili više uzastopnih kompleta košuljica je najjasniji pokazatelj da je tijelo zamašene čeljusti osnovni uzrok. U ovom trenutku, nastavak zamjene košuljice bez provjere dimenzija na odljevku nije strategija održavanja - već je odgođena popravka strukture uz povećanje cijene po ciklusu.
Dolazna inspekcija: Šta provjeriti prilikom isporuke
Svaki Horbon karoserija zakretne čeljusti se isporučuje s kvalitetnom dokumentacijom. Po prijemu provjerite sljedeće u odnosu na priložene izvještaje prije instalacije:

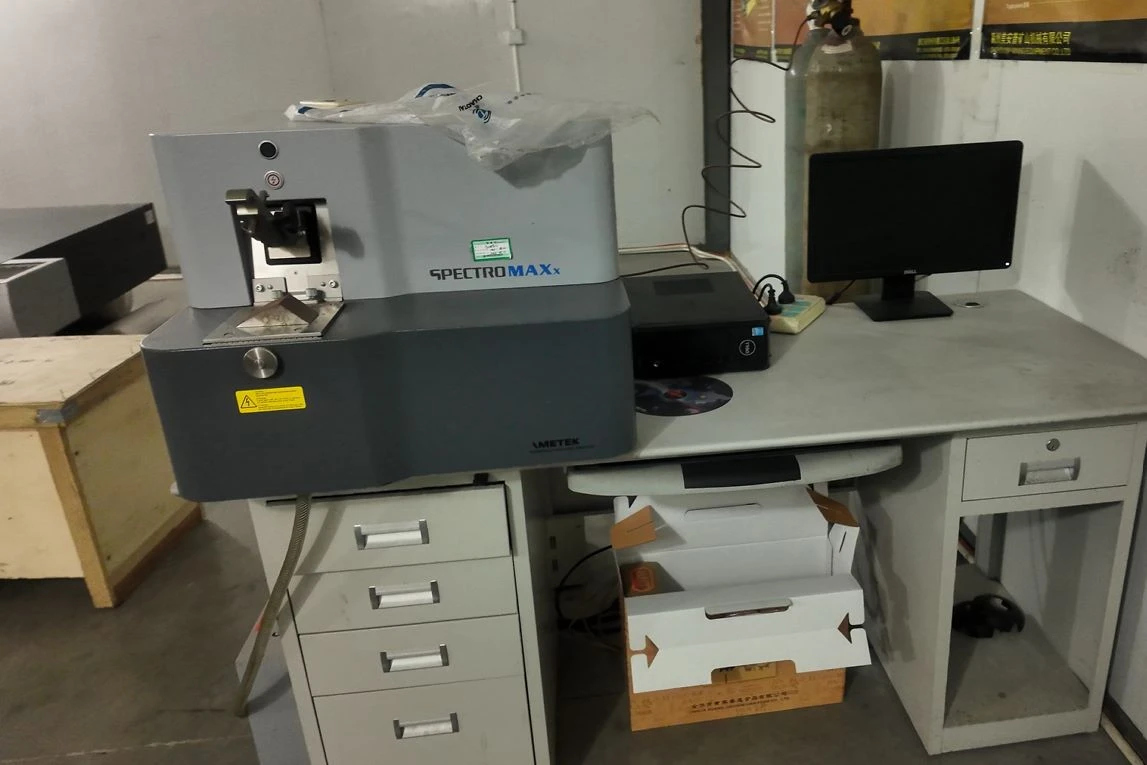

Izvještaj o spektralnoj analizi (naveden broj topline/serije)
Unakr-provjerite broj serije na izvještaju u odnosu na oznaku livenja. Razred legure trebao bi odgovarati vašim zahtjevima za OEM materijalom prije instalacije.

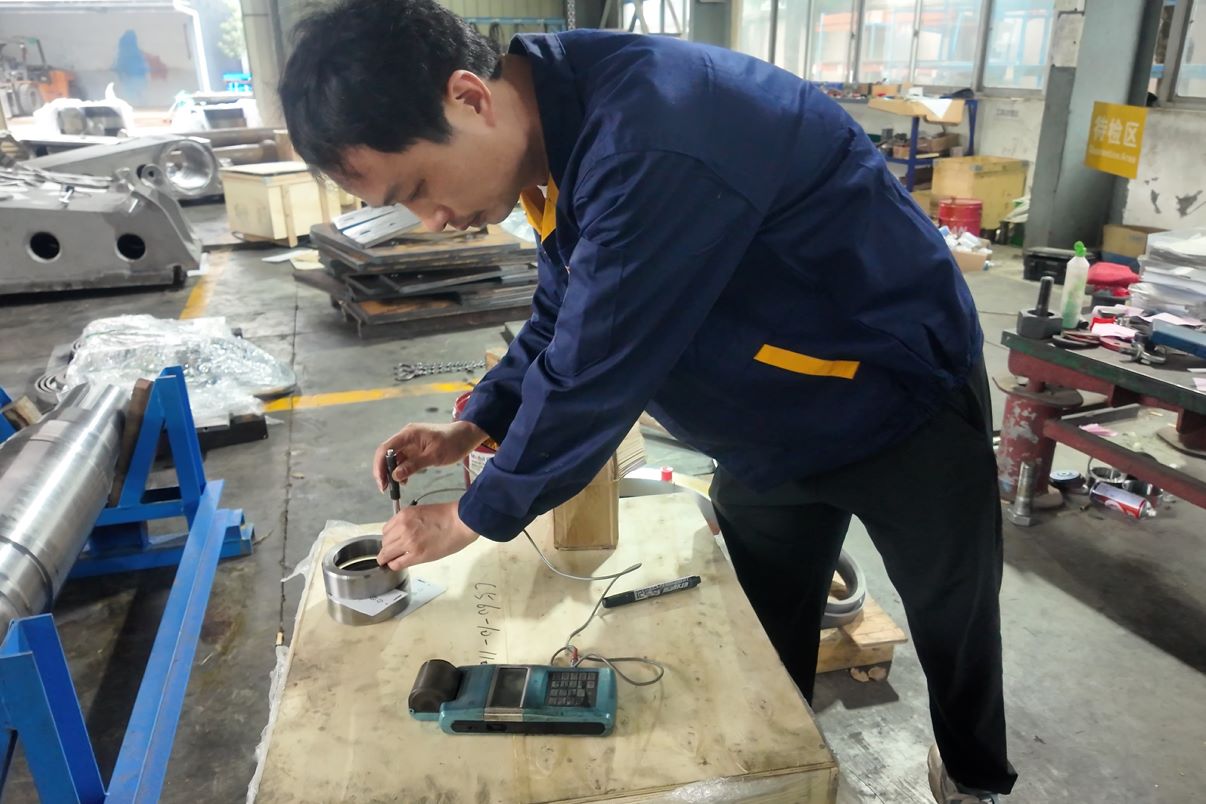

HRC rekordi tvrdoće
Potvrdite da očitanja tvrdoće spadaju u specificirani raspon na dokumentovanim ispitnim pozicijama. Svako očitavanje izvan opsega u zoni sjedišta ležaja treba biti označeno prije pritiskanja ležajeva.

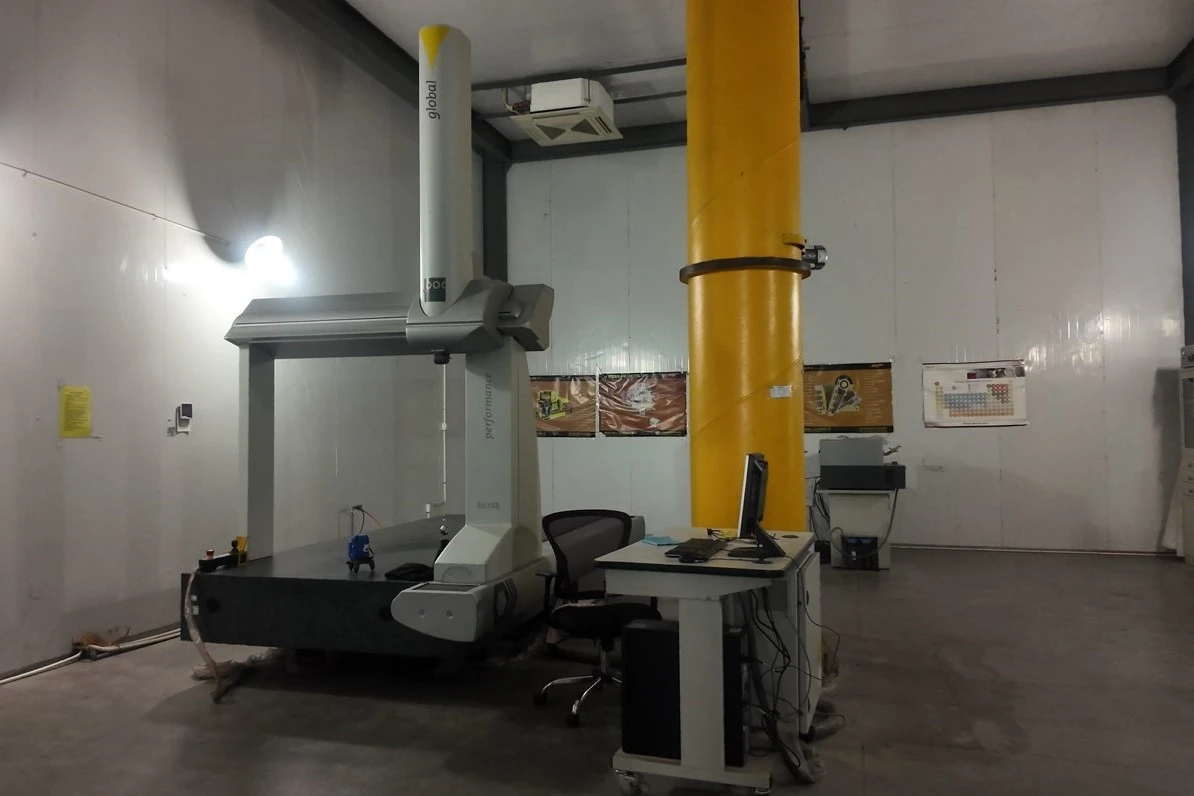

CMM dimenzionalni izvještaj
Četiri prečnika otvora ležišta ležaja i dimenzije kontakta preklopnog sedišta navedeni su sa stvarnim izmerenim vrednostima u odnosu na nominalnu toleranciju. Prije pritiskanja ležajeva provjerite da sva četiri očitavanja provrta spadaju u C3 pojas ugradnje (pre-radijalni zazor 0,340–0,450 mm).

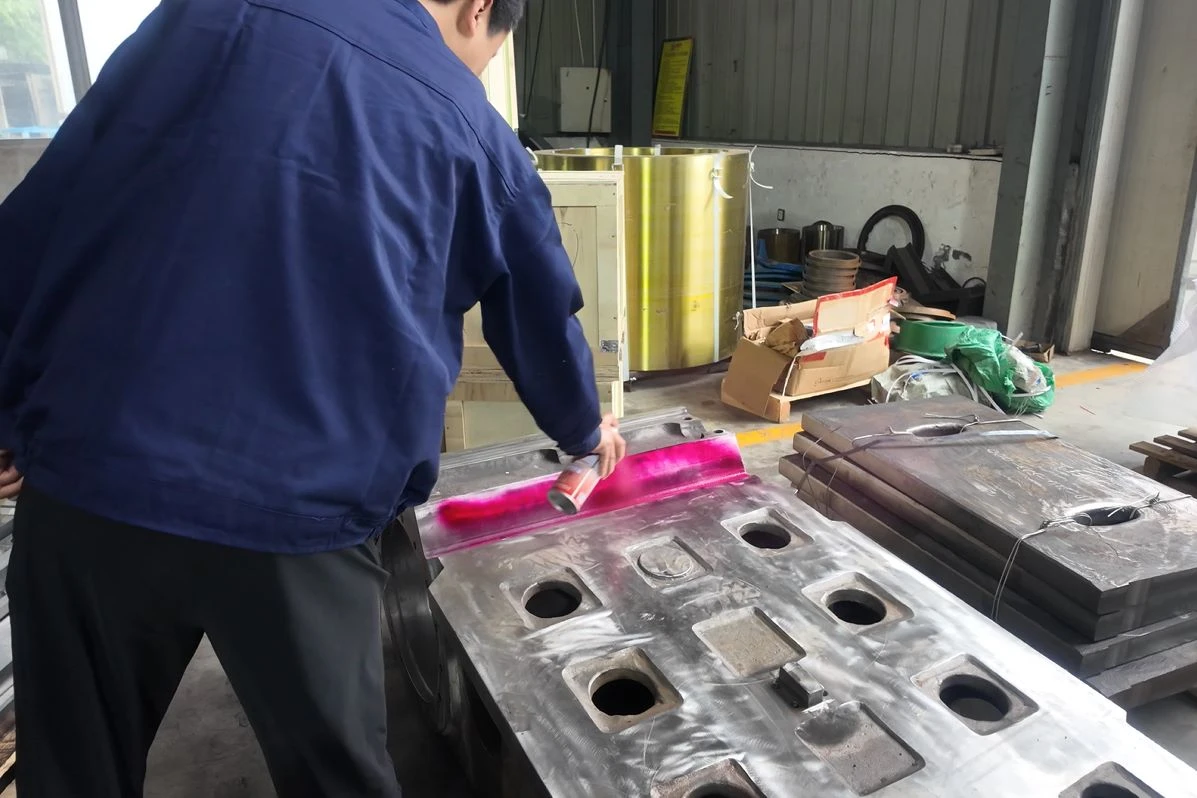

NDT sertifikat o detekciji grešaka
Potvrdite da nisu otkrivene podzemne šupljine ili pukotine prije otpreme. Ako vaša stranica zahtijeva NDT treće strane-navedite ovo u fazi narudžbe - Horbon podržava nezavisnu inspekciju prije isporuke.
Komplet za remont čeljusne drobilice
Za glavne cikluse remonta, Horbon isporučuje dio br.. 3102130101 kao dio kompletnog kompleta za remont čeljusne drobilice:
- Tijelo zakretne čeljusti - dio br.{1}}
- Pokretna čeljusna ploča - Broj dijela. 3102130100
- Prebaci sjedalo - Broj dijela. 3102130012
- Valjkasti ležaj ×4 (C3-klasa, razmak pred montažu 0,340–0,450 mm)
- Labirintne brtve + bradavice za podmazivanje
Pojedinačno naručivanje komponenti u više ciklusa remonta uvodi rizik dimenzionalnog interfejsa - jer sjedišta ležajeva obrađena na toleranciju jednog odljevka možda neće biti usklađena sa sjedalom za preklapanje koji se dobija odvojeno. Komplet za remont se isporučuje kao unaprijed-potvrđeni dimenzionalni set: svi interfejsi verifikovani u odnosu na istu reviziju crteža prije početka proizvodnje.
Navedite komplet za remont prilikom slanja upita.
