Quzhou Horbon Mining Parts Co., Ltd. je jedan od vodećih proizvođača i dobavljača čeljusne drobilice s okretnom čeljusti u Kini. Uz bogato iskustvo, posvećeni smo pružanju visokokvalitetnih prilagođenih usluga i OEM usluga globalnim klijentima. Dobrodošli da ovdje iz naše fabrike kupite naprednu čeljustnu drobilicu proizvedenu u Kini. Kontaktirajte nas za ponudu.

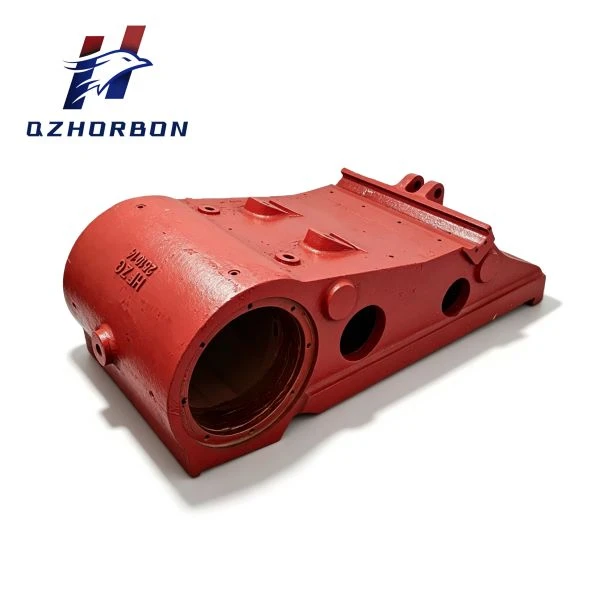

Zakretna čeljust čeljusti – zamjensko tijelo za teške-mode za PEV130 i univerzalne modele
Broj dijela. 3102130101|Fabrika-Direktno od Quzhou Horbon Mining Parts Co., Ltd.
Šta je tijelo čeljusti sa zamahom čeljusti?
U čeljusnoj drobilici, zakretna čeljust je pokretana pokretna komponenta koja izvršava povratni ciklus kompresije prema fiksnoj čeljusti. Iako se termin često primjenjuje na habajuću-ploču čeljusti, strukturna jezgra iza nje - tijelo zakretne čeljusti - je odljevak koji nosi opterećenje-koji montira ekscentrične ležajeve vratila, nosi sjedalo prekidača i prenosi svaki ciklus sile gnječenja u okvir.
Ova stranica pokriva tijelo zakretne čeljusti čeljusti (strukturalni odljevak, dio br.. 3102130101), a ne zamjenjivu ploču čeljusti. Ako je vaše ekscentrično poravnanje osovine ugroženo, ležišta ležaja su istrošena ili vaš sklop zakretne čeljusti pokazuje zamor strukture, ovo je komponenta koja zahtijeva zamjenu.
Horbon proizvodi ovo tijelo zakretne čeljusti kao direktnu OEM{0}}ekvivalentnu zamjenu za čeljustu drobilicu PEV130, sa mogućnošću univerzalne ugradnje na Metso, Sandvik, Terex, Trio i domaće platforme za drobilicu.
Specifikacije proizvoda
| Parametar | Detalji |
|---|---|
| Broj dijela | 3102130101 |
| Kompatibilan model | PEV130 čeljusna drobilica (dostupna univerzalna oprema) |
| Component Position | Telo zakretne čeljusti – montažna konstrukcija ekscentrične osovine |
| Sjedišta valjkastog ležaja | 4 pozicije (Ref. dijela. 6201010012) |
| Radijalni zazor ležaja (C3, pred{1}}montaža) | Min 0,340 mm / Max 0,450 mm |
| Min. Radijalni razmak nakon montaže | 0,190 mm |
| Smanjenje zazora okvira | 0,170 – 0,230 mm |
| Toggle Seat | Integrisan (Ref. dijela. 3102130012) |
| Država isporuke | Golo livenje (dostupne opcije pre-sastavljanja) |
| Obrada površine | Industrijska boja (standardna crvena) |
| MOQ | 5 kom |
| Lead Time | 15 – 30 dana |
| Trgovinski uslovi | FOB / CIF |
| Dispatch Port | Šangaj / Ningbo |
Kako prepoznati da li vam je potrebna zamjena tijela zamašne vilice
Inženjeri nabavke i voditelji održavanja gradilišta često brkaju trošenje tijela zakretne čeljusti sa kvarom ležaja ili habanjem čeljusti. Samo tijelo zakretne čeljusti zahtijeva zamjenu kada:
Odstupanje otvora ležišta ležaja premašuje toleranciju
Četiri pozicije valjkastog ležaja u tijelu zakretne čeljusti su strojno obrađene prema preciznim tolerancijama provrta. Kada promjer provrta odstupi izvan dozvoljenog raspona zbog nagrizanja ili zamora od udara, nikakva zamjena ležaja neće vratiti ispravno poravnanje vratila.
Kontaktna zona prekidača sedišta pokazuje deformaciju
Integrirano sjedalo za preklapanje (3102130012) prenosi potisno opterećenje sa preklopne ploče na tijelo zakretne čeljusti pri svakom udaru drobljenja. Deformacija na ovom sučelju uzrokuje nepravilno podešavanje pražnjenja i ubrzano trošenje preklopne ploče.
Odlivanje pokazuje širenje pukotina u blizini zidova bušotine
Površinske pukotine udaljene od zona opterećenja mogu se-popraviti na terenu. Pukotine koje prolaze kroz ili oko zidova otvora ležaja ukazuju na to da je strukturni integritet tijela zakretne čeljusti ugrožen i zamjena je ispravna intervencija.
Sklop zakretne čeljusti proizvodi bočni otklon
Ako inspekcija dimenzija potvrdi da okvir tijela zakretne čeljusti više nije kvadrat, sekundarno oštećenje ekscentrične osovine i zamašnjaka postaje mjerljiv rizik.
Standard za materijal i proizvodnju
Horbon proizvodi tijelo zakretne čeljusti svake čeljusne drobilice koristeći procese koji su validirani za kontinuirano{0}}udarno rudarstvo:
Konstrukcija od legiranog čelika hroma-molibdena
Odabrano za superiornu žilavost i otpornost na zamor pri ponovljenom opterećenju ekscentričnim vratilom, u poređenju sa standardnim tipovima konstrukcijskog čelika.
01
Precizna CNC obrada provrta
Sva četiri provrta ležišta ležaja su završno-obrađena na CNC opremi kako bi se održala konzistentnost dimenzija koja je potrebna za ugradnju valjkastih ležajeva klase C3- (razmak prije montaže 0,340–0,450 mm).
02
Provjera tvrdoće (HRC testiranje)
Svaki odljevak podvrgava se testiranju tvrdoće prije strojne obrade kako bi se potvrdilo da dubina toplinske obrade zadovoljava specifikaciju.
03
NDT inspekcija
Ne-testiranje na svakom tijelu zakretne čeljusti kako bi se eliminisale podzemne šupljine ili mikro-pukotine prije otpreme.
04
Spektralna analiza sirovina
Dolazni čelik se provjerava spektrometrom prije ulaska u proizvodnju, osiguravajući da sastav legure odgovara projektnoj specifikaciji.
05
Referenca za kompatibilnost i naručivanje
Prije podnošenja upita,-uporedite svoje tijelo zamašne čeljusti sa sljedećim parametrima vaše originalne opreme:
Crtež proizvoda
| Checkpoint | Referentna vrijednost / radnja |
|---|---|
| OEM broj dijela | 3102130101 (PEV130 referenca) |
| Prečnik ekscentrične osovine | Potvrdite u odnosu na vašu postojeću osovinu |
| Broj provrta ležaja | 4 pozicije |
| Prebacite interfejs sjedala | Provjera u odnosu na preklopnu ploču (Ref. dijela. 3102130031) |
| Povezane komponente | Ekscentrično vratilo (3102130001), Kućište ležaja ×2 (3102070015 / 3102070016) |
| Zahtjev za dostavu | Goli liveni ili prethodno{0}}sastavljeni sa labirintnim poklopcima |
| Marka mašine | PEV130 / Metso / Sandvik / Terex / Trio / univerzalni domaći |
Kupci bez OEM broja mogu dostaviti originalni model mašine, crtež sa dimenzijama ili fotografiju istrošene komponente. Horbonov inženjerski tim će potvrditi ugradnju u roku od 24 sata.
O Quzhou Horbon Mining Parts Co., Ltd.
Quzhou Horbon Mining Parts Co., Ltd. je namjenski proizvođač dijelova za drobilicu sa sjedištem u Quzhouu, provincija Zhejiang, koji radi iz proizvodnog pogona od 13.000 m². Sa tehničkim timom od otprilike 20 inženjera, Horbon podržava OEM replikaciju iz brojeva dijelova, obrnuti inženjering iz istrošenih uzoraka i prilagođavanje legure za specifične uvjete rada pri drobljenju.
Kontrola kvaliteta pokriva cijeli proizvodni ciklus: spektralnu analizu sirovog materijala, provjeru tvrdoće HRC-a, inspekciju dimenzija CMM-a, NDT detekciju grešaka i dostupnost testiranja treće strane. Svaka čeljusna čeljust zakretne čeljusti napušta postrojenje sa izvještajem o inspekciji dimenzija.
OEM & ODM sposobnost
Kupci mogu dostaviti originalne brojeve dijelova, 2D/3D crteže ili fizičke uzorke. Podržani su prilagođeni sastavi legure i modifikacije dizajna za aplikacije sa visokim-habanjem ili velikim{4}}udarcima.
Izvozna tržišta
Jugoistočna Azija, Bliski istok, Afrika, Evropa, Sjeverna i Južna Amerika, Južna Azija, Australija.
Garancija i nakon{0}}prodaja
Kvalitetna-potvrđena zamjena na potvrđenim defektima. 7×24 tehnički odgovor. Obezbeđena je dokumentacija sa uputstvima za instalaciju i tehnička podrška za video/slika.
Nabavka i logistika
Trgovinski uslovi:FOB / CIF
Luke za otpremu:Šangaj · Ningbo
MOQ:5 komada
Vrijeme isporuke:15-30 radnih dana od potvrde narudžbe
Izvozno pakovanje:Teški{0}}poprečni čelični okviri ili sanduci od fumigirane drvene građe; otporan na pomicanje okvira i oštećenje kontakta s površinom tokom okeanskog transporta
zaliha:Održava se standardni inventar za uobičajene konfiguracije
