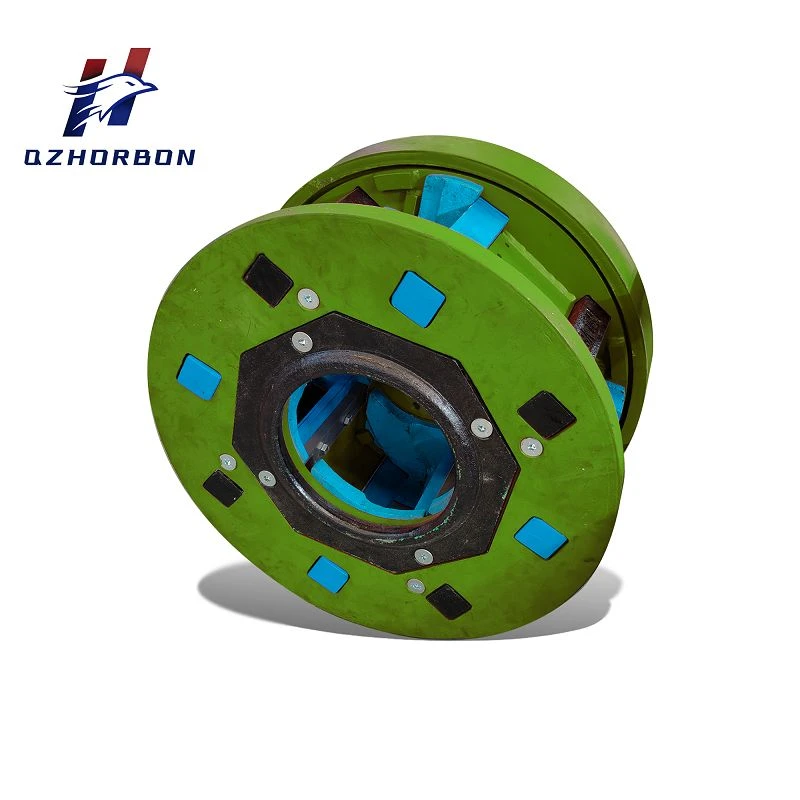

Zeleni rotor drobilice - VSI Sklop rotora drobilice s vertikalnim vratilom i dijelovi koji se troše
Redefiniranje efikasnosti pri drobljenju vertikalnog vratila
Kvalitet rotora nije vidljiv sa vanjske strane sanduka za transport. Živi u sastavu legure pločastog čekića, toleranciji provrta kućišta ležaja, strukturi zrna kovanog vratila, konzistentnosti otvora{1}}do- mase VSI seta habajućih ploča. Ovo su proizvodne odluke donesene sedmicama prije nego što dio stigne na lokaciju - i one određuju da li će vaš sljedeći planirani interval održavanja teći prema rasporedu ili će biti skraćen zbog komponente koja nikada nije napravljena da traje.
Tamo gdje se rotori za horizontalne udarne drobilice oslanjaju na masu i brzinu čekića, VSI rotor funkcionira kao akcelerator - materijal za hranjenje kroz -rotirajući disk velike brzine koji pokreće čestice hrane na stacionarni prsten nakovnja ili policu stijene kontroliranom brzinom. Stanje unutrašnje habajuće površine rotora direktno utiče na gradaciju proizvoda, efikasnost protoka i potrošnju energije po toni proizvodnje.
U Quzhou Horbon Mining Parts Co., Ltd., proizvodimo kompletan VSI sklop rotora i svaku pojedinačnu habajuću komponentu u našem proizvodnom pogonu od 13.000 m² u Quzhouu, Zhejiang. Bilo da obnavljate rotor između planiranih perioda održavanja ili nabavljate kompletan zamjenski sklop, svaki dio se isporučuje iz jednog izvora - jedna fabrika, jedan sistem kvaliteta, nula posrednika.

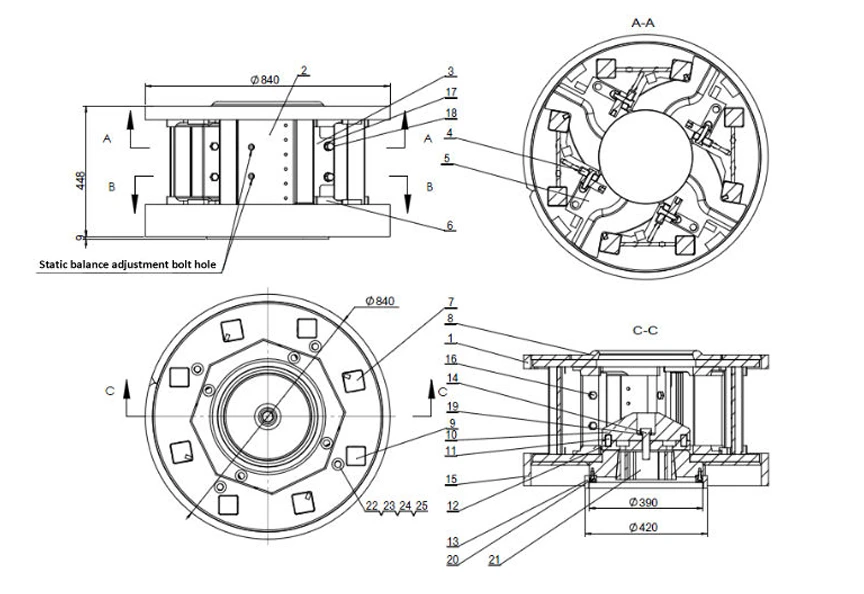

Specifikacije proizvoda - VSI4000 4-Sklop porta rotora
Crusher crusher
| Parametar | Detalj |
| Broj dijela sklopa | 2103030016 |

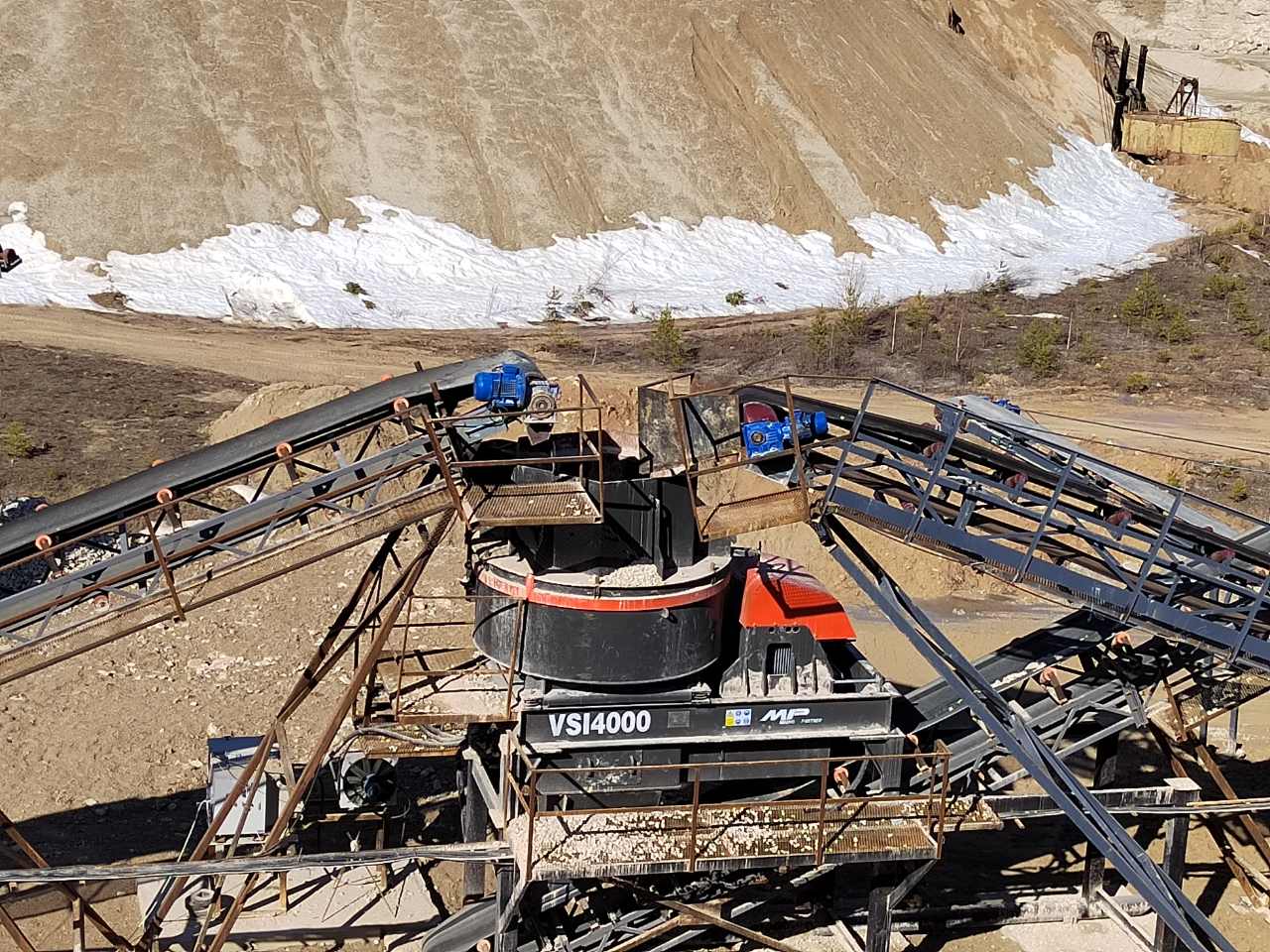

| Kompatibilni model drobilice | MP VSI4000 Udarna drobilica s vertikalnom osovinom |
| Tip rotora | 4-port / 4-kanalni sklop rotora |
| Prečnik rotora | Ø840 mm |
| Rotor Height | 448 mm |
| Provrt osovine - Unutrašnji prečnik | Ø390 mm |
| Provrt osovine - Vanjski promjer | Ø420 mm |
| Balans Feature | Rupe za vijke za podešavanje statičkog balansa |
| Total Components in Assembly | 25 stavki |
| Ključne habajuće dijelove | Gornji prsten za habanje, pločice za tragove, gornje i donje habajuće ploče, držači vrhova, habajuće ploče, razvodna ploča |
| MOQ | 5 kom po delu |
| Standardno vrijeme isporuke | 15–30 dana |
| Uslovi izvoza | FOB / CIF (Shanghai / Ningbo) |
Kako radi 4-portni VSI rotor
VSI4000 pokreće rotor sa 4-porta (4-kanalni) - četiri simetrično raspoređena otvora za pražnjenje kroz koje ubrzani materijal izlazi iz tijela rotora velikom brzinom. Sirovinski materijal ulazi kroz centralno ušicu za uvlačenje, distribuira se preko rotora pomoću ploče za razvod, a zatim se kanalizira kroz svaki otvor gdje prateće habajuće ploče i držači vrhova vode putanju materijala dok napušta rotor.
Svaki priključak je obložen strukturiranim habajućim paketom: gornje i donje habajuće ploče štite zidove otvora od abrazivnog kontakta, trake štite zadnju ivicu tijela rotora, a držač vrha učvršćuje habajući vrh koji definira konačnu tačku izlaza materijala. Gornji i donji habajući prsten štite gornje i donje strane rotora od vertikalne recirkulacije materijala.
Ovaj sistem više-površinskog habanja znači da je održavanje VSI rotora u osnovi ciklus zamjene dijelova koji se troše - samo tijelo rotora rijetko pokvari ako se habajući paket pravilno održava. Horbon isporučuje svaku komponentu habajuće površine pojedinačno, omogućavajući operacijama rekonstrukciju rotora na-mjesto bez obaveze potpune zamjene sklopa.
Kompletna raščlanjivanje komponenti
Telo rotora
Strukturno jezgro sklopa rotora zelene drobilice. Precizni-liven sa četiri simetrična kanala za otvore, obrađenim provrtom osovine (Ø390/Ø420 mm) i otvorima za vijke za podešavanje statičkog balansa za balansiranje na terenu nakon zamjene habajućeg dijela. Tijelo rotora je komponenta najveće-vrijednosti u sklopu i obično traje više skupova habajućih dijelova kada se pravilno održava.
Gornji noseći prsten
Postavljen na gornjoj strani rotora, gornji habajući prsten zaustavlja materijal koji kruži iznad diska rotora tokom rada. Dio koji se troši na direktan-udarac, štiti gornju površinu tijela rotora i jedna je od prvih komponenti koja zahtijeva zamjenu u visokopropusnoj VSI aplikaciji.
Down Wear Ring
Donji pandan gornjem habajućem prstenu, štiti donju stranu tijela rotora od abrazivnog habanja uzrokovanog recirkulacijom materijala ispod diska. Isporučuje se u geometriji tipa C- za VSI4000 konfiguraciju.
Trail Plates
Četiri tračne ploče, jedna po portu, štite zadnju ivicu svakog otvora rotora od abrazivnog mlaza materijala koji izlazi velikom brzinom. Simetrično postavljeni, moraju se zamijeniti kao usklađeni set kako bi se održala ravnoteža rotora. Dostupne u legure-otpornim na habanje koje odgovaraju abrazivnosti vašeg materijala za punjenje.
Podupirači za stazu
Konstruktivni nosači koji drže svaku stačnu ploču u njenom ispravnom kutnom položaju unutar otvora rotora. Održavajte integritet geometrije luke kako se ploče za stazu troše.
Gornja istrošena ploča-B
Postavlja gornji zid svakog otvora rotora. Kategorizirane kao visoko{1}}stavci za habanje visoke frekvencije - u aplikacijama za abrazivno napajanje, gornje habajuće ploče obično zahtijevaju zamjenu u kraćim intervalima nego tijelo rotora ili prateće ploče.
Donja istrošena ploča-B
Preslikava gornju habajuću ploču na donju površinu zida otvora. Zajedno s gornjom habajućom pločom, stvara zaštićeni kanal koji vodi protok materijala kroz otvor rotora uz minimalan nezaštićeni kontakt tijela rotora.
Tip Holder
Držač vrha je montažno sjedalo za habajući vrh na svakom izlazu iz otvora - u tački najvećeg lokaliziranog intenziteta habanja u cijelom sistemu rotora. Držači vrhova su precizno-obrađeni kako bi se održala konzistentna geometrija vrha na sva četiri otvora. Asimetrično trošenje vrha između priključaka ukazuje na problem distribucije hrane i trebalo bi da podstakne ispitivanje stanja ploče razvodnika.
Wear Plate
Standardne unutrašnje habajuće ploče pružaju dodatnu zaštitu od habanja na površinama tijela rotora izloženim putevima protoka materijala unutar kanala otvora.
Distributer Plate
Distributer ploča se nalazi u sredini rotora, direktno ispod ulazne tačke. Ravnomjerno dijeli ulaznu hranu na četiri kanala otvora, osiguravajući uravnotežen protok materijala i sprječavajući diferencijalno trošenje između priključaka. Neravnomjerna distribucija napajanja ubrzava selektivno habanje otvora i može izazvati neravnotežu rotora -, čineći ploču razdjelnika ključnom kontrolnom tačkom održavanja.
PFC1415P Horizontalni dijagram udarne drobilice
Backplate
Pruža zaštitu-stražnje površine unutar sklopa rotora, štiteći strukturne površine od materijala koji se vraća sa nakovnja ili stijene.
Taper Lock Ring
Sistem za zaključavanje konusa učvršćuje sklop rotora za glavno vratilo pomoću preciznog spoja sa smetnjom - eliminirajući zračnost između osovine i glavčine bez potrebe za utorima za ključeve ili zavrtnjima koji se mogu olabaviti pod vibracijom. Osigurava koncentričnost i sprječava mikro-pomjeranje koje bi ubrzalo habanje provrta vratila.
Standardi za materijal i proizvodnju
VSI dijelovi rotora koji se troše rade u uvjetima koji se značajno razlikuju od horizontalnih udarnih komponenti drobilice - većih površinskih brzina, trajnog abrazivnog kliznog kontakta i osjetljivosti kritične ravnoteže koja kažnjava nedosljednu masu dijela. Horbonov izbor materijala i procesa odražava ove zahtjeve:
Izbor legure za potrošne dijelove
Čelik od legure hrom-molibdena i visoko-bijelo gvožđe sa visokim hromom su porodice primarnih materijala za VSI habajuće ploče, habajuće prstenove i tračne ploče. Ovi tipovi nude kombinaciju površinske tvrdoće i dovoljne žilavosti da se odupru modu lomljenja koji se može pojaviti u čistom karbidu ili keramičkim alternativama pod udarom.
Casting & Dimensional Control
Dijelovi koji se troše su precizno-izliveni do skoro-mrežne geometrije, sa mašinski obrađenim interfejsima za montažu koji osiguravaju dosljedno sjedenje na sva četiri priključka. Usklađivanje težine priključka-na-priključak kontrolira se tokom proizvodnje kako bi se smanjila korekcija balansa potrebna nakon ugradnje habajućeg dijela.
Provjera tvrdoće
Rockwell (HRC) testiranje se primjenjuje na sve dijelove koji se troše prije otpreme. Spektralna analiza potvrđuje sastav legure u fazi sirovine. CMM inspekcija dimenzija pokriva sve kritične montažne interfejse.
Ne-testiranje bez razaranja
Primjenjuje se na tijelo rotora i strukturne komponente radi otkrivanja unutrašnjih diskontinuiteta prije montaže.
Pridružene komponente ležaja
Sklop rotora VSI4000 se direktno povezuje sa sklopom kućišta ležaja (šifra: 2104010010). Za operacije koje zahtijevaju potpunu mogućnost obnove pogonskog sklopa, Horbon također isporučuje:
| Komponenta | Kod | Kol |
| Bearing Seat | 3103030224 | 1 |
| Main Shaft | 3103030225 | 1 |
| Ležaj | 6201040023 | 2 |
| Nositi prsten | 3103030228 | 1 |
| O-Prsten Ø291×3,55 | 6601010007 | 2 |
| Uljni brtveni prsten | 6602010011 | 3 |
Nabavka i sklopa rotora i komponenti kućišta ležaja od Horbona eliminiše rizik kompatibilnosti interfejsa i objedinjuje nabavku VSI4000 rezervnih delova u jednu narudžbu.
Vodič za planiranje održavanja prioritetnih potrošnih dijelova -
Za timove za nabavku i održavanje koji upravljaju servisnim intervalima VSI rotora, sljedeća klasifikacija prioriteta odražava tipičnu učestalost zamjene:
Visoko{0}}Dijelovi koji se troše na visokoj frekvenciji
- Gornja istrošena ploča-B (×4)
- Donja istrošena ploča-B (×4)
- Prsten za gornji dio (×1)
- Trail tablice (×4)
- Nosne ploče (×4)
Srednje{0}}Dijelovi koji se troše
- Držač vrha (×4)
- Donji zaštitni prsten C (×1)
- Distributer ploča (×1)
Strukturni/nisko{0}}dijelovi
- Telo rotora (×1)
- Zadnja ploča (×1)
- Taper Lock Ring & Taper Lock
Horbon održava zalihe visoko{0}}dijelova koji se troše radi ubrzane isporuke. Kontaktirajte nas za trenutnu dostupnost prije sljedećeg planiranog perioda održavanja.
Zašto Horbon za vaš Green Crusher Rotor Supply
Potpuna pokrivenost VSI dijelovima - Ne samo rotor
Horbonov proizvodni opseg pokriva kompletnu kategoriju delova za drobilicu. Osim VSI sklopova rotora i habajućih dijelova, proizvodimo zupčanike, čahure, bronzane čahure, glavna vratila, opruge, uljne zaptivke, remenice, pričvršćivače i strukturne komponente za horizontalne i vertikalne udarne drobilice. Za timove za održavanje postrojenja koji upravljaju i VSI i opremom za horizontalni udar, Horbon pruža pravi-kanal nabavke na jednom mjestu - svaki zahtjev za dijelom drobilice ispunjen jednim kontaktom u fabrici, jednim sistemom kvaliteta i jednom konsolidovanom isporukom.
Factory Direc i OEM & Custom Part Supply
Mi smo proizvodni pogon, a ne distributer dijelova. Cijene odražavaju fabričke troškove plus direktnu izvoznu maržu. Za dugoročne-odnose s opskrbom ili-programe dopunjavanja dijelova koji se troše velike količine, dostupni su okvirni aranžmani cijena.
Svi dijelovi su dostupni bez brenda, prema OEM aranžmanu ili proizvedeni prema nacrtima i specifikacijama kupaca. Ako se vaš VSI model razlikuje od VSI4000, dostavite svoj broj dijela ili crtež za unakrsnu-referencu i proizvodnju po narudžbi.
Izvozna infrastruktura i postprodajna i tehnička podrška
FOB i CIF uslovi kroz luke Šangaj i Ningbo. Aktivni izvozni odnosi širom jugoistočne Azije, Bliskog istoka, Afrike, Evrope, Amerike, Južne Azije i Australije.
7×24 online tehnički odgovor. Dokumentacija za ugradnju i inžinjerske upute priložene uz svaku narudžbu. Problemi s kvalitetom riješeni besplatnom zamjenom dijelova. Dostupna je tehnička podrška zasnovana na videozapisima i fotografijama-za-rješavanje problema na web lokaciji.
Često postavljana pitanja
P: Po čemu se VSI rotor razlikuje od rotora horizontalne udarne drobilice i da li to utiče na to kako nabavljam dijelove?
O: Ključna razlika je u funkciji: VSI rotor ubrzava materijal centrifugalno umjesto da ga udara teškim čekićima. To znači da je VSI sistem habanja raspoređen na više manjih habajućih površina (habajuće ploče, habajući prstenovi, držači vrhova), a ne koncentrisan u velikim pločastim čekićima. Za nabavku, to znači više stavki po nižoj pojedinačnoj težini -, ali većoj kombinovanoj učestalosti zamjene. Horbon isporučuje i komponente rotora VSI i horizontalne udarne drobilice, tako da mješovite{4}}operacije flote mogu sve konsolidirati kod jednog dobavljača.
P: Mogu li naručiti pojedinačne habajuće dijelove umjesto kompletnog sklopa rotora?
O: Da - i ovo je tipičan obrazac nabavke za VSI rotore. Tijelo rotora je dugotrajna-konstrukcijska komponenta. Većina planiranog održavanja uključuje zamjenu habajućih ploča, habajućih prstenova, zaštitnih ploča i držača vrhova u planiranom ciklusu. Svih 25 stavki u sklopu VSI4000 4-port rotora su pojedinačno dostupne uz minimalnu količinu narudžbe od 5 komada.
P: Kako da znam kada je potrebno zamijeniti svaki dio koji se troši?
O: Praćenje debljine habajuće ploče pri svakoj planiranoj inspekciji je primarna metoda. Stanje pločice za stazu i držača vrha treba provjeriti istovremeno. Istrošenost ploče razdjelnika treba procijeniti ako uočite diferencijalno trošenje između priključaka - što je rani znak neravnomjerne raspodjele napajanja. Na zahtjev možemo dati referentne podatke o ograničenju habanja za svaku komponentu.
P: Koliko je ravnoteža rotora kritična i da li Horbon to rješava u proizvodnji?
O: Balans je kritičan u VSI rotorima zbog velikih radnih brzina. Telo rotora VSI4000 uključuje rupe za vijke za podešavanje statičkog balansa za korekciju polja nakon ugradnje habajućeg dijela. Horbon kontroliše konzistentnost težine dijela porta-do-u toku proizvodnje kako bi se minimizirao neravnoteža uzrokovana zamjenom dijelova koji se troše. Za kompletne sklopove rotora, statička ravnoteža se provjerava prije slanja.
P: Koje je vrijeme isporuke za VSI4000 potrošne dijelove u odnosu na kompletan sklop rotora?
O: Visoko{0}}dijelovi za habanje (habajuće ploče, habajući prstenovi, zaštitne ploče) obično su dostupni sa zaliha ili u kratkim proizvodnim serijama. Kompletni sklopovi rotora i komponente tijela rotora slijede standardno vrijeme isporuke od 15-30 dana. Kontaktirajte nas sa vašim zahtjevima i rokovima za potvrdu trenutne dostupnosti.
P: Da li Horbon isporučuje komponente kućišta ležaja za VSI4000?
O: Da. Glavno vratilo, sjedište ležaja, ležajevi, habajući prsten, O-prstenovi i uljni zaptivni prstenovi za VSI4000 sklop kućišta ležaja dostupni su od Horbona. Nabavka komponenti rotora i kućišta ležaja zajedno pojednostavljuje nabavku i osigurava kompatibilnost interfejsa.
Zatražite ponudu za komponente rotora zelene drobilice
Performanse vaše VSI drobilice zavise od stanja habajućeg paketa rotora. Horbon pruža kompletno rješenje za opskrbu - od planirane nadopune habajućih dijelova do potpune zamjene sklopa rotora - uz fabričke-direktne cijene, dosljednu dokumentaciju o kvalitetu i globalnu mogućnost izvoza.
Pošaljite svoje šifre dijelova, model drobilice, potrebne količine i rok isporuke. Naš tim odgovara u roku od 24 sata sa konkurentnom fabričkom ponudom.
FOB / CIF · Šangaj i Ningbo|Kompletna opskrba BOM|OEM i prilagođene narudžbe prihvaćene
